西门子电动蝶阀/球阀

角行程调节阀及执行器

开式或闭式系统中，用于关断或切换功能使用。蝶阀的应用领域也非常广泛。VKF46、VKF42具有气密关
闭的特点。VKF41 可以为闭式系统的标准应用提供价格合理的解决方案。

• 名称	西门子法兰球阀
  型号	西门子法兰球阀VAF51
  特点	继螺纹球阀之后，西门子又推出了法兰球阀，从而完善了球阀的生产线。新型球阀可以根据您的设计及系 统要求提供大量的阀门与执行器的产品组合，满足各种不同控制工况的要求。 DN50-DN150 全系列球阀，能满足不同流量的需求 VAF51.65-63 65 63 400 400 - - - - VAF51.80-100 80 100 400 400 - - - - VAF51.100-160 100 160 - - 400 400 - - VAF51.125-200 125 200 - - 300 300 - - VAF51.150-360 150 360 - - - - 400 400

• 名称	西门子螺纹球阀
  型号	西门子螺纹球阀VAI61/三通球阀VBI61
  特点	VAI61.15-1 DN15 VAI61.15-1.6 VBI61.15-1.6 VAI61.15-2.5 VBI61.15-2.5 DN15 VAI61.15-4 VBI61.15-4 DN15 VAI61.15-6.3 VBI61.15-6.3 DN15 VAI61.15-10 DN20 Rp1/2 VAI61.20-4 VBI61.20-4 DN20 VAI61.20-6.3 VBI61.20-6.3 DN20 VAI61.20-10 DN25 Rp3/4 10 VAI61.25-6.3 DN25 Rp1 6.3 VAI61.25-10 VBI61.25-10 DN25 VAI61.25-16 DN25 Rp1 16 VAI61.32-10 DN32 Rp1 1/4 10 VAI61.32-16 VBI61.32-16 DN32 Rp1 1/4 16 VAI61.32-25 DN32 Rp1 1/4 25 VAI61.40-16 DN40 Rp1 1/2 16 VAI61.40-25 VBI61.40-25 DN40 VAI61.40-40 DN40 Rp1 1/2 40 VAI61.50-25 DN50 Rp2 25 VAI61.50-40 VBI61.50-40 DN50 VAI61.50-63 DN50 Rp2 所有口径均为等百分比精确流量调节特性，从而保证在空调机组应用中的调节性能

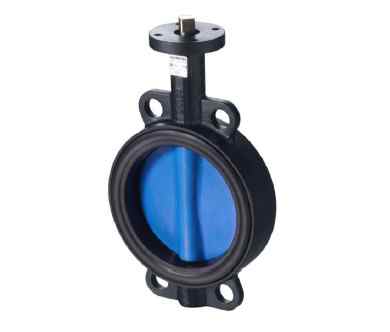

• 名称	西门子蝶阀
  型号	西门子蝶阀VKF42/vkf46
  特点	开式或闭式系统中，用于关断或切换功能使用。蝶阀的应用领域也非常广泛。VKF46、VKF42具有气密关 闭的特点。VKF41 可以为闭式系统的标准应用提供价格合理的解决方案。 从 DN40 到 DN600 的蝶阀 直接安装的执行器组合装置扭矩高达 2,650 Nm   VKF41-15…120 ℃ VKF41.50 VKF41.65 VKF41.80 VKF41.100 VKF41.125 VKF41.150 VKF41.200 PN16 N4136 VKF46.40 40 50 - 1600 1600 - - - - -10…120℃ VKF46.50 VKF46.65 VKF46.80 - VKF46.100 VKF46.125 VKF46.150 VKF46.200 VKF46.250 VKF46.300 VKF46.350 VKF46.400 VKF46.450 VKF46.500 VKF46.600 PN16 N4136 VKF46.350TS 350 11500 - - - - - - 1000 -10…120 ℃ VKF46.400TS VKF46.450TS VKF46.500TS VKF46.600TS ◆ 直接安装的执行器组合装置扭矩高达 2,650 Nm ◆ 工作电压为AC 230 V或AC 24 V的电动角行程执行器，3位控制信号或0~10V模拟量控制信号。 ◆ kvs 值可达到37,000 m3/h ◆ 闭合压力可高达 1,600 kPa 特别针对VKF42系列： ◆ 延承西门子品质管理、确保安全可靠的使用 ◆ 开关型、调节型多种组合，满足多种应用要求 ◆ 阀门与执行器直接安装，能有效的减少安装时间、节省工具及劳动成本 ◆ 足够的关断压差（Δps），可满足大型建筑环境控制系统的要求 ◆ 阀门和执行器均为低磨损设计，使用更安全可靠 ◆ 有辅助开关和电位计等附件选择，满足不同应用要求

•
