自力式温控阀无需外部能源；造价低；安装简便快捷；操作维护简单

产品名称：自力式温控阀

规　　格： DN32..DN250

产品类别：温控阀系列自力式温控阀不需外界能源而进行温度自动调节

简介：

自力式温控阀不需外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热工况。广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊工况的温度自动控制，如化工、纺织、制药等生产工程。

原理：

自力式温控阀是利用液体热胀冷缩原理，靠感温包内液体体积变化产生的压力来调节阀门开度，以达到控制热源介质流量的目的，最终控制被加热介质的温度。

优势：

自力式温控阀无需外部电源；造价低；安装简便快捷；操作维护简单。

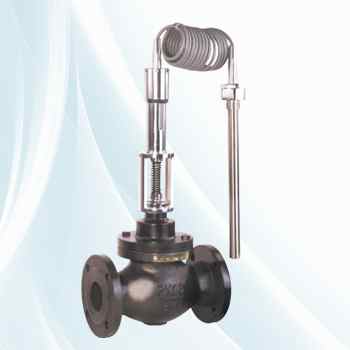

自力式温度控制阀本体图

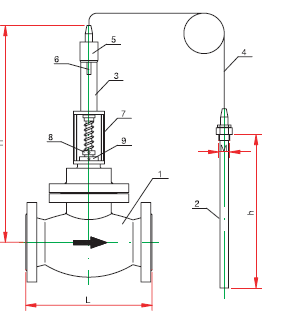

自力式温控阀阀体结构图

1. 阀体
2. 感温探头
3. 执行器总成
4. 毛细管
5. 调温旋钮
6. 指示标牌
7. 隔热架
8. 钟罩压塞
9. 联接螺母

技术参数

球铁阀体

PN(耐压)等级：PN16
阀门流量特性：线性
泄漏率：Kvs值的0 ... 0.5 %
允许工作压力：1600 Kpa
工作温度：-25…+180℃(300℃ 无压)
连接：法兰
材质
阀体：球墨铸铁
阀座、阀塞、阀杆：不锈钢
感温探头：不锈钢
毛细管长度：4m

铸钢阀体

PN(耐压)等级：PN25
阀门流量特性：线性
泄漏率：Kvs值的0 ... 0.5 %
允许工作压力：2500 Kpa
工作温度： -25…+350℃
连接：法兰
材质
阀体：碳钢
阀座、阀塞、阀杆：不锈钢
感温探头：不锈钢
毛细管长度：4m

注：自力式三通温控阀需特殊定做，如有需要请注明介质压力及温度、用于混流阀还是分流阀、供水安装还是回水安装。
